概述：

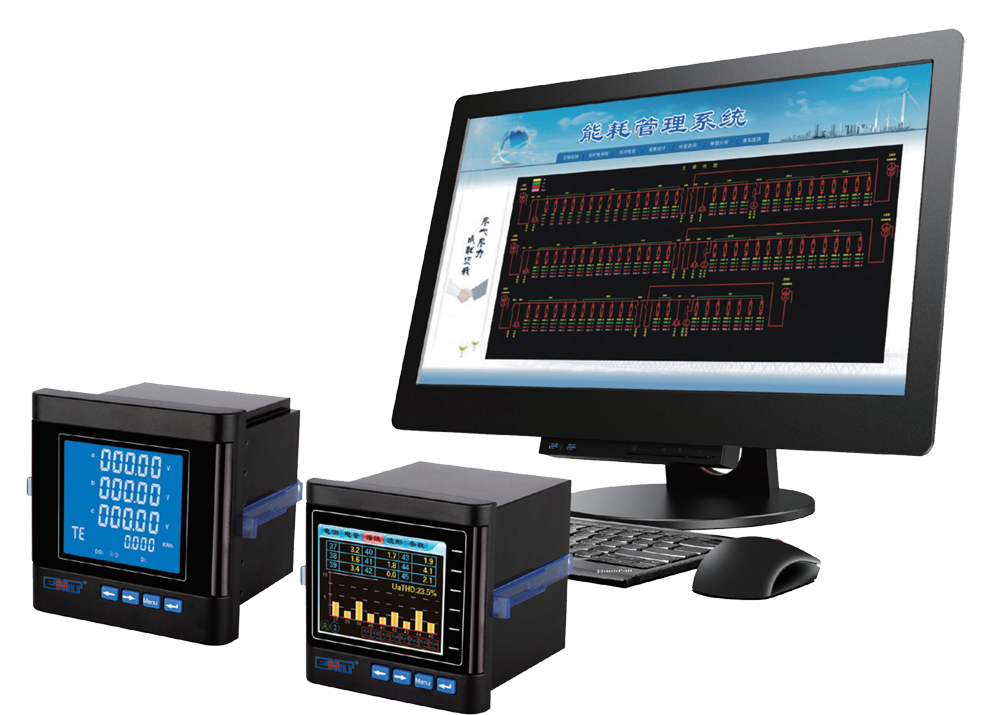

單相多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖、變送輸出等功能的多功能電力儀表 , 能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化，配電自動化、智能建筑、企業內部的電能測量、管理、考核。 測 量 有 U、I、P、Q、F、PF、Wh、Varh 或部分參數。

實現 LCD 液晶屏分頁顯示和遠程 RS-485 數字通訊接口，采用MODBUS-RTU 通訊協議。

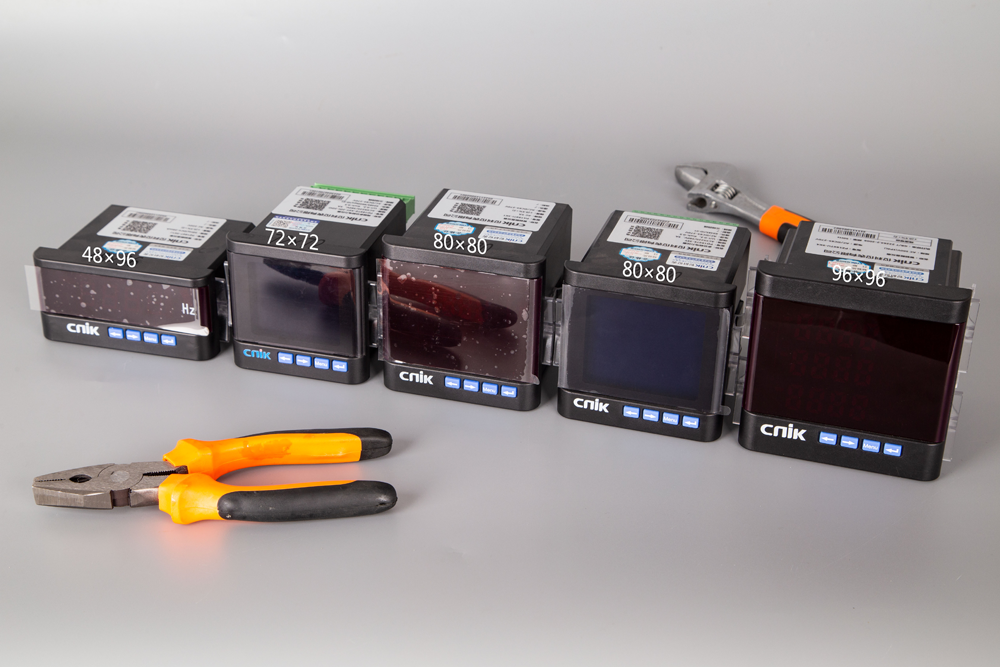

外形尺寸：96×96/80×80/72×72/48×96

開孔尺寸：91×91/76×76/67×67/44×92           單位mm(毫米)

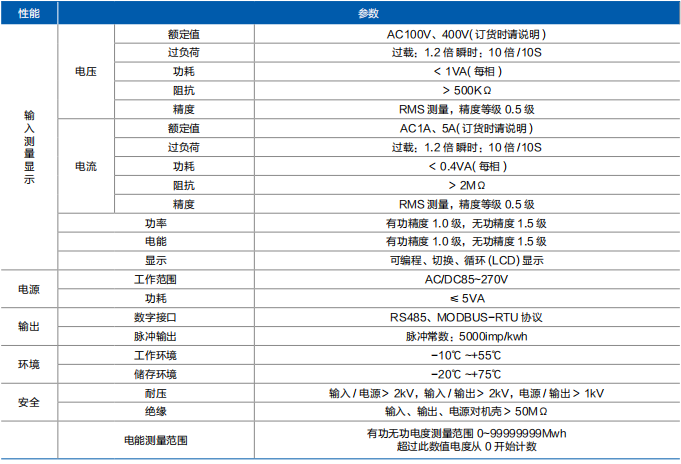

技術指標

功能及特點

■ 測量：電流、電壓、有功功率、無功功率、有功電能、無功電能、功率因素、頻率

■ 顯示：STN 藍屏、寬視角、高品質、高清晰 LCD 液晶屏顯示

■ 通訊：RS485 通訊，MODBUS-RTU 協議，具有組網通信功能

■ 輸入：二路開關量輸入 (2DI)

■ 輸出：二路開關量輸出 (2DO)、一路模擬量輸出 (1AO)

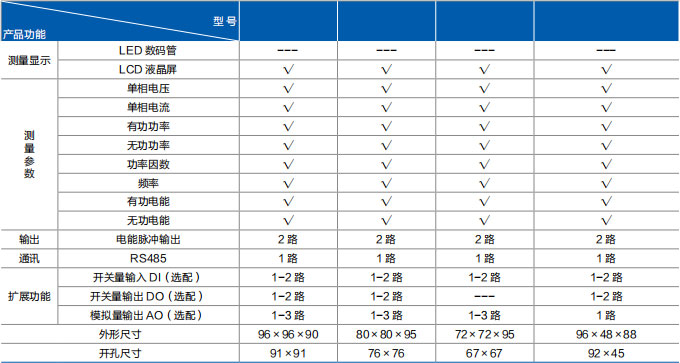

選型

注：以上“√”表示該型號具備此項功能，“ ---”則表示不具備此功能。

ENTDT48L-E 可選配 2DO、2DI、1AO 一路脈沖或 1DO、2DI、1AO、1-2 路脈沖。

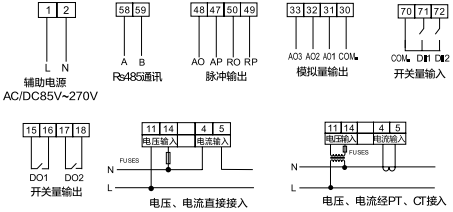

附加功能

安裝尺寸

外形尺寸

附加系統

ENT能耗管理系統

系統概述

為了保證電力系統的安全運行，了解電力系統運行狀況，需要對能耗管理系統的各種運行參數進行實時的監測。能耗管理系統成功高效的完成了這項任務，能耗管理系統已經成為電力系統自動化重要組成部分，成為保證電力系統安全運行的重要措施之一。儀科能耗管理系統是利用計算機、計量保護裝置和總線技術，對中、低壓配電系統的實時數據、開關狀態及遠程控制進行了集中管理。該能耗管理系統可以為企業提供“監控一體化”的整體解決方案。

本系統由曾經從事過多年電力軟件設計的資深開發人員自主研發， 以 WINDOW2000/NT/XP 為操作平臺， 以大型關系數據庫 OracleSQL Serve2000 等為數據庫平臺，數據安全、準確，系統有自動備份功能，數據無需人工整理；豐富的組態軟件包通過配合網絡、實時庫能夠準確、實時的描述現場情況。

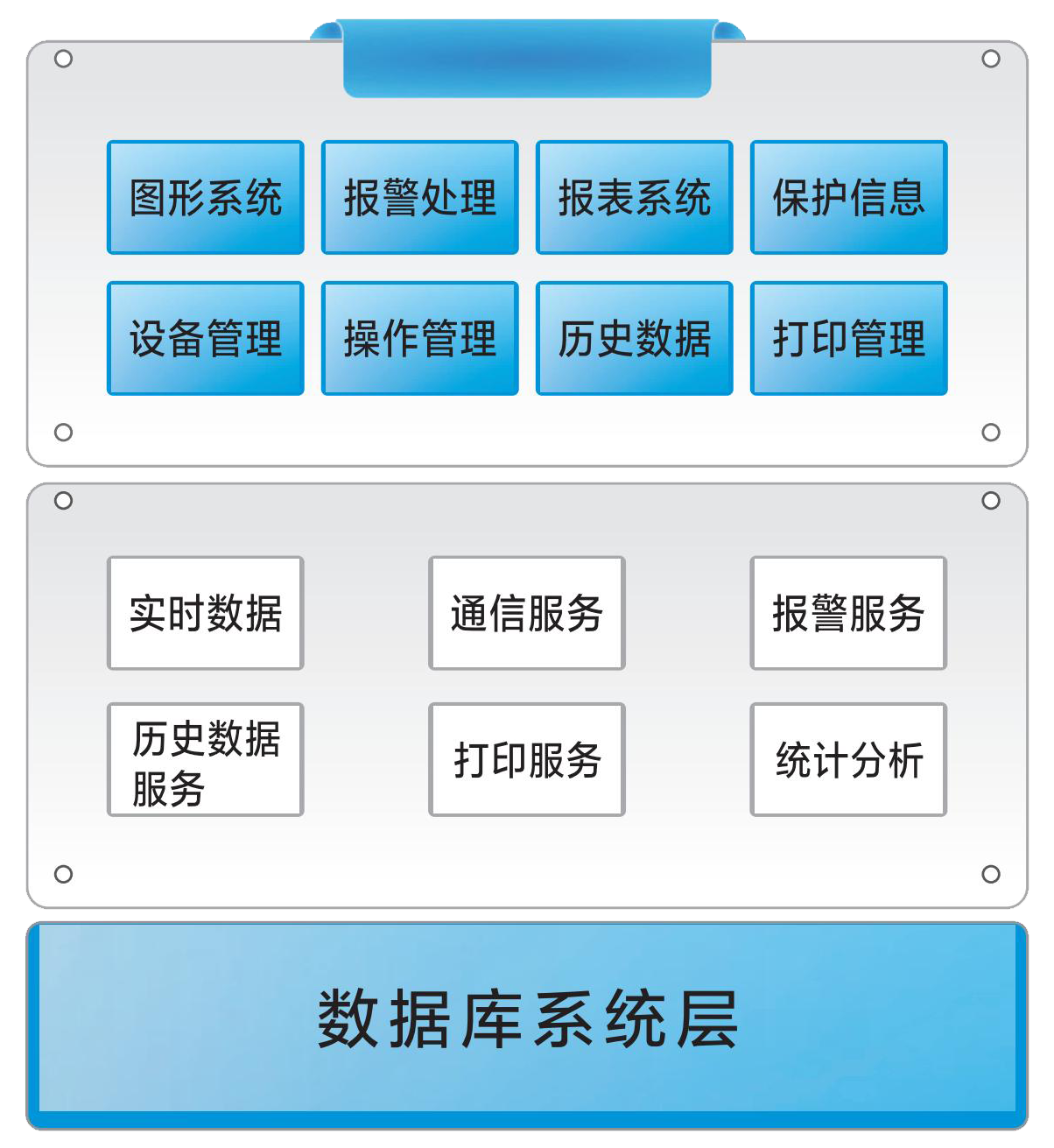

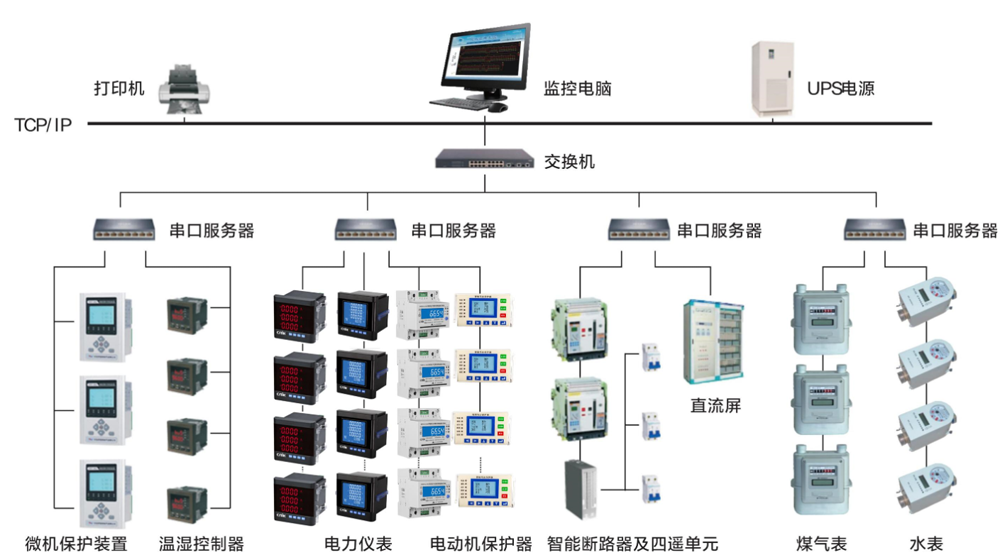

                                        能耗管理系統體系結構圖

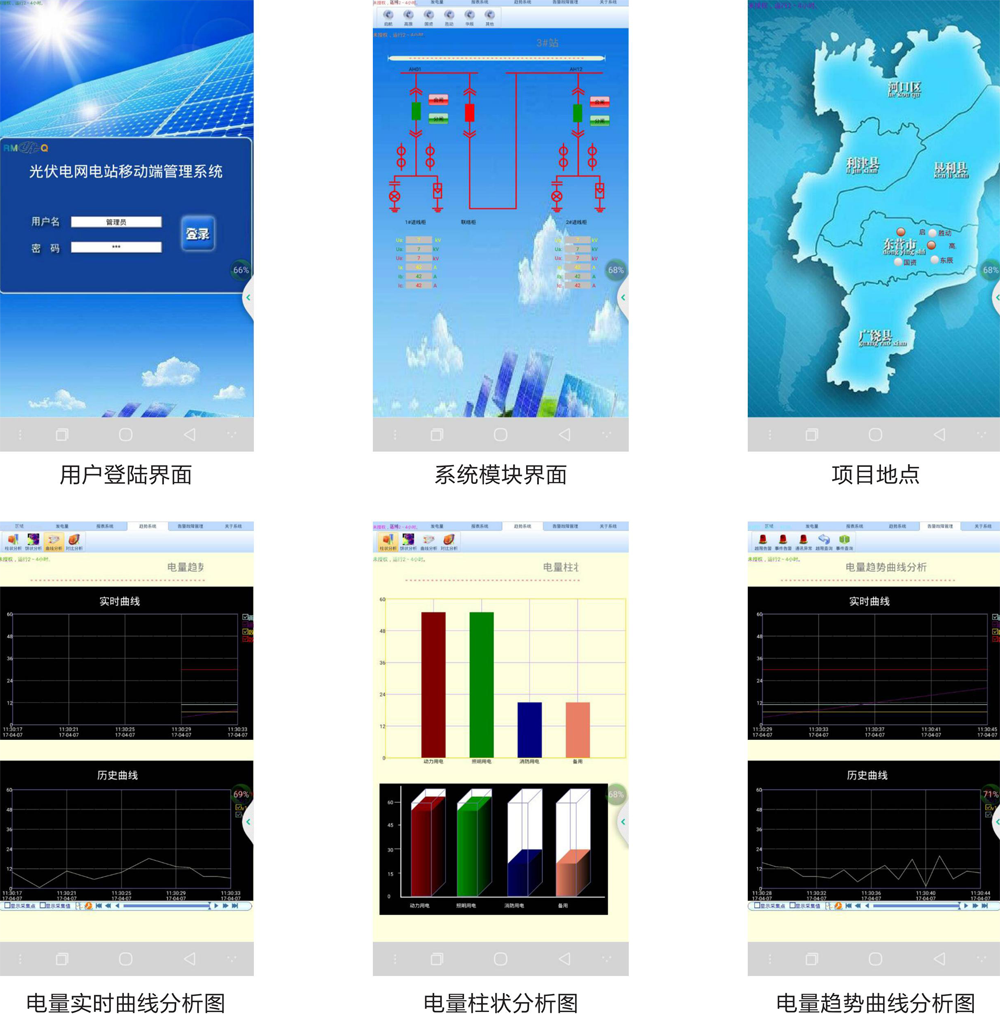

 手機APP實時監測

監控組態軟件功能

TCP/IP 網絡協議是目前最流行也是最穩定的網絡協議。系統在 TCP/IP 網絡協議之上開發了專用通訊層，降低了系統資源的占用率。

儀科能耗管理系統軟件借助了計算機、通信設備、計量保護裝置等，為了系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。

該系統網絡結構是由管理層（站控層）、通信層（中間層）、間隔層（現場監控層）三部分組成。

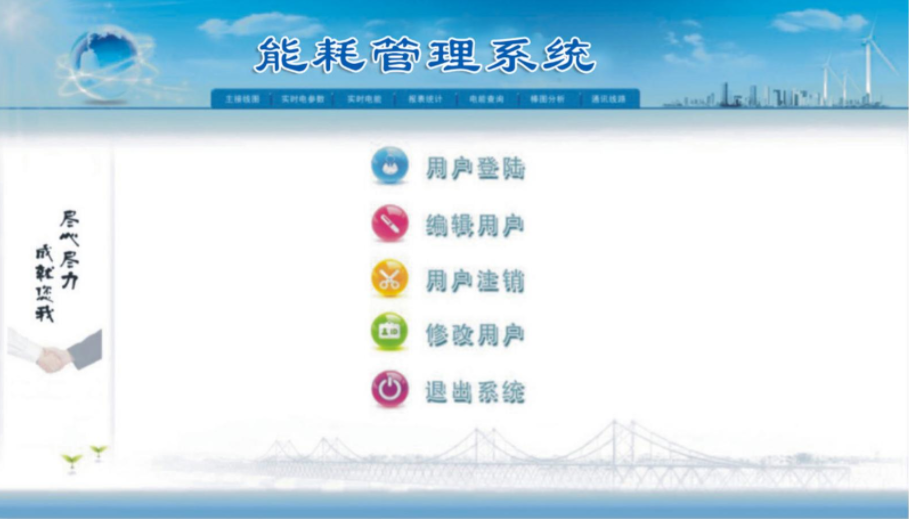

用戶管理

本軟件可對不同級別的用戶賦予不同權限，從而保證系統在運行過程中的安全性和可靠性。如對某重要回路的合 / 分閘操作，需操作員級用戶輸入操作口令外，還需工程師級用戶輸入確認口令后方可完成該操作。

該模塊界面如圖所示：

數據采集處理

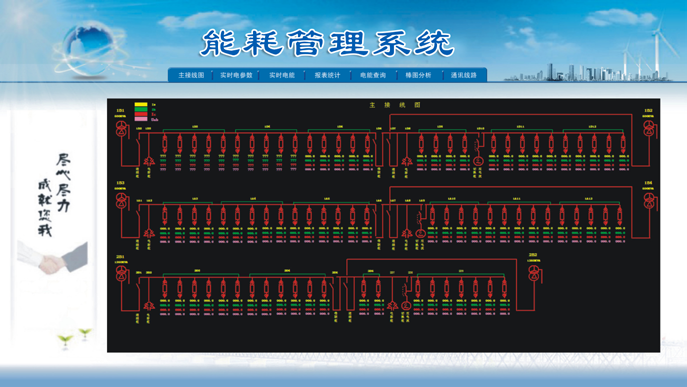

本能耗管理系統可實時和定時采集現場設備的各電參量及開關量狀態（包括三相電壓、電流、功率、功率因數、頻率、電能、溫度、開關位置、設備運行狀態等），將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示（ 總系統功率、負荷最大值、功率因數上下限等），并對重要的信息量進行數據庫存儲。該模塊界面如下圖所示：

趨勢曲線分析

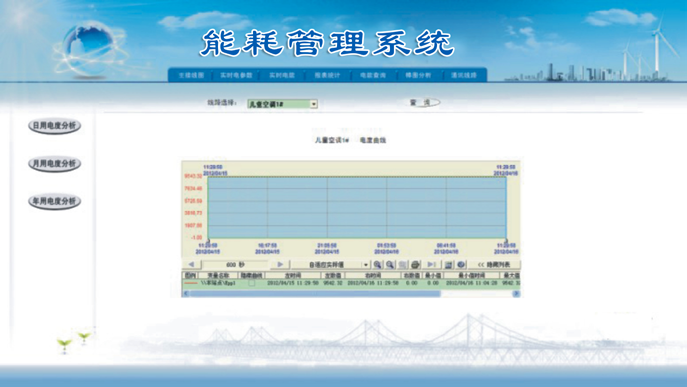

系統提供了實時曲線、歷史趨勢曲線分析以及日、月、年柱狀圖分析；通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。該模塊界面如下圖所示：

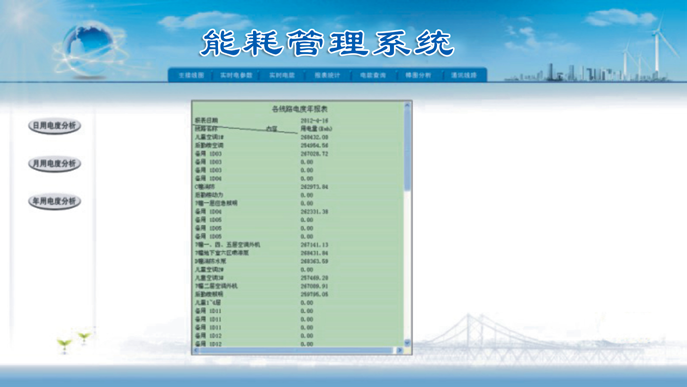

報表管理

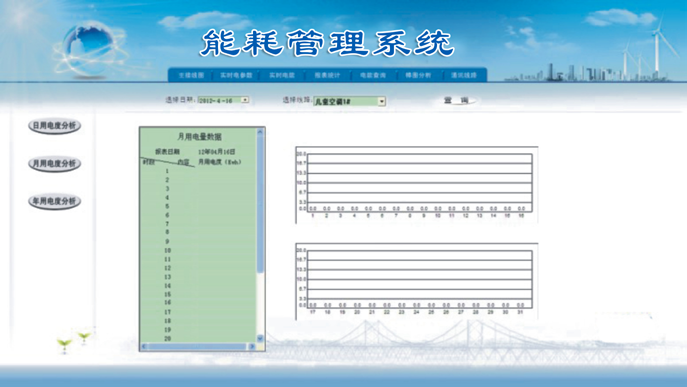

系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計。可自動生成各種類型的實時運行報表、歷史報表、事件故障及報警記錄報表、操作記錄報表等，可以查詢和打印系統記錄和所有數據值，自動生成電能的日、月、年度報表。該模塊界面如下圖所示：

實時電參數

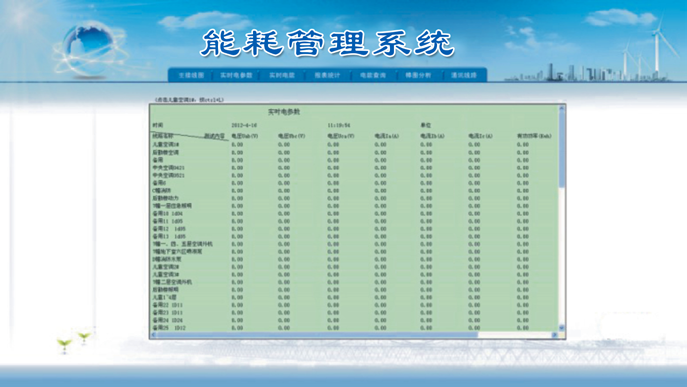

系統提供了實時電參數實時顯示功能，可根據用戶需求實時顯示不同用電設備電參數，并可以打印輸出相關數據。該模塊界面如下圖所示：

事件記錄和故障報警

系統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能，包括事件發生的時間位置，當前值班人員事件是否確認等信息，對開關變位、參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控制指令或提示值班，人員迅速排除故障。
