7P三相多功能電力儀表
  • 7P三相多功能電力儀表
7P三相多功能電力儀表

7P三相多功能電力儀表

當前欄目:電能計量

技術參數:

聯系電話:0415-6178555


公司地址:遼寧省丹東市儀器儀表產業基地一期4號3F


產品詳情:

7P三相多功能電力儀表是本公司集多年的電表設計經驗,所推出的新一代微型導軌式電能表

留言咨詢

概述

7P三相多功能電力儀表是本公司集多年的電表設計經驗,所推出的新一代微型導軌式電能表。該儀表采用 LCD 顯示,可進行時鐘、費率時 段等參數設置,并具有電能脈沖輸出功能;可用 RS485 通訊接口與上位機實現數據交換,極大地方便了用電自動化管理。該儀表具有體積小、 精度高、可靠性好、安裝方便等優點,性能指標符合國際 GB/T17215、GB/T17883 和電力行業 DL/T614 對儀表的各項技術要求。


技術指標



功能及特點

計量

■ 計量正向和反向電能,并具有功率方向自動識別和指示等功能。

■ 總、尖、峰、平、谷電能分別存儲,并保存在相應存儲單元中。

■ 電表內能存儲 3 個月的數據,默認電量?jī)鼋Y(jié)轉存日為月未 24

時 ( 月末凍結 )。

■ 斷電后所有存儲數據不丟失,并能保持 10 年以上。



時鐘及時段費率

■ 時鐘誤差在 0.5s/ 天以內,具有日歷、計時和閏年自動切換功能。

■ 可編程設置尖、峰、平、谷 4 種費率, 日時段可設 8 個時段,

時段最小間隔為 1 小時。



顯示

■ 7 位寬溫型 LCD 顯示。

■ 可實時顯示電壓、電流有效值,可實現數據輪顯,循環

顯示時間為 4s。

■ 電能脈沖用紅色 LED 指示。

■ 四種費率時段尖、峰、平、谷漢字指示。



輸出

■ 有功電能脈沖輸出,用于校表、采集電能量。



編程

■ 編程設置通過上位機進行。

■ 時間日期設置。

■ 電表地址設置。

■ 費率時段設置。

■ 電量底數清零設置。



通信

■ 用于參數設置及抄表。

■ RS485 通信接口,MODBUS-RTU 通信協議。

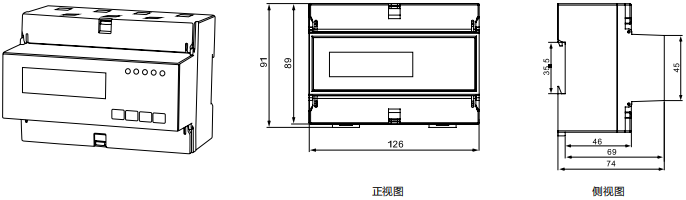

外形及開孔尺寸

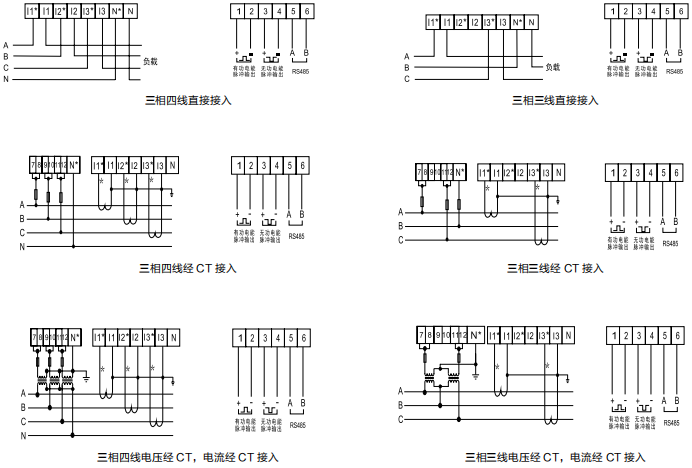

接線方式



單相多功能電力儀表支持一次接入 ( 直接接入 ) 和二次接入 ( 經電流互感器 CT 接入 ) 兩種接線方式。
